Trong các hệ thống lưu trữ năng lượng và thiết bị sử dụng điện, PACK Pin là giải pháp kỹ thuật quan trọng giúp tối ưu hóa hiệu suất vận hành. Việc tìm hiểu rõ về cấu tạo và quy trình sản xuất bài bản sẽ giúp khách hàng có cái nhìn tổng quan để lựa chọn giải pháp phù hợp nhất cho thiết bị của mình.

Bài viết dưới đây PSG Năng Lượng Việt Nam sẽ phân tích chi tiết về khái niệm, bản chất và tìm hiểu quy trình lắp ráp PACK Pin đạt tiêu chuẩn hiện nay.

PACK Pin là gì?

PACK Pin (hay còn gọi là lắp ráp, đóng gói pin) là quá trình kết hợp nhiều cell pin đơn lẻ (như 18650, 21700 hoặc các loại pin lăng trụ) thành một hệ thống thống nhất. Một bộ PACK Pin hoàn chỉnh không chỉ đơn thuần là việc kết nối các cell lại với nhau, mà là một tổ hợp bao gồm:

• Hệ thống kết nối: Các cell pin được đấu nối theo sơ đồ (nối tiếp hoặc song song) để đạt được điện áp (V) và dung lượng (Ah) theo thiết kế của thiết bị.

• Mạch bảo vệ (BMS - Battery Management System): Đây là thành phần không thể thiếu, có chức năng quản lý, giám sát điện áp, nhiệt độ và đảm bảo an toàn tuyệt đối cho pin trong quá trình sạc và xả.

• Cấu trúc bảo vệ: Bao gồm khung đỡ, lớp bọc cách điện hoặc vỏ hộp bên ngoài giúp bảo vệ pin khỏi tác động vật lý và môi trường bên ngoài.

Việc đóng PACK Pin giúp tối ưu hóa không gian, trọng lượng và hiệu suất cho các ứng dụng như xe điện, thiết bị lưu trữ năng lượng mặt trời (Solar), máy móc công nghiệp và các thiết bị cầm tay.

QUY TRÌNH LẮP RÁP PACK PIN TẠI PSG NĂNG LƯỢNG VIỆT NAM

Để tạo ra một PACK pin đạt hiệu suất cao và vận hành bền bỉ trên các dòng xe điện, quy trình lắp ráp PACK Pin tại nhà máy PSG (quy mô hơn 5000 m2 tại Ninh Bình) được triển khai theo chuỗi 6 công đoạn kiểm soát chất lượng nghiêm ngặt. Quy trình lắp ráp này ứng dụng toàn bộ nền tảng công nghệ, thiết bị và tiêu chuẩn kỹ thuật từ đối tác toàn cầu Phylion – thương hiệu có hơn 20 năm kinh nghiệm trong ngành pin lithium, sở hữu chuỗi cung ứng toàn cầu quy mô lớn, chuyên cung cấp pin xe điện cho các tập đoàn xe hai bánh và ô tô hàng đầu thế giới như Yadea, Giant, Toyota hay Changan.

Sự hợp tác chiến lược này đảm bảo các sản phẩm pin lithium sản xuất tại nhà máy PSG đạt chất lượng kỹ thuật đồng bộ, vận hành an toàn và đáp ứng tốt các tiêu chuẩn xuất khẩu.

Bước 1: Kiểm tra vật liệu đầu vào

Đây là bước đầu tiên và quan trọng nhất trong quy trình lắp ráp PACK Pin. Nhà máy tiến hành sàng lọc, đo đạc thông số kỹ thuật của từng cell pin lithium đầu vào. Thiết bị chuyên dụng sẽ kiểm tra điện áp, nội trở và cực tính của cell pin để đảm bảo sự đồng đều tối đa. Những cell pin không đạt tiêu chuẩn sẽ bị loại bỏ ngay từ đầu nhằm tránh hiện tượng lệch áp trong PACK pin sau này.

Bên cạnh đó, hệ thống mạch quản lý BMS, dây dẫn tín hiệu, đầu nối, vỏ pin bảo vệ cùng toàn bộ phụ kiện liên quan đều phải trải qua quá trình kiểm tra chi tiết về thông số kỹ thuật, ngoại quan bên ngoài và nguồn gốc xuất xứ trước khi đưa vào dây chuyền lắp ráp.

Bước 2: Lắp ráp điện

Các cell pin được sắp xếp theo thiết kế kỹ thuật và tiến hành hàn nối để liên kết thành khối bằng các cầu nối dẫn điện. Tiếp theo, nhà máy lắp đặt hệ thống quản lý pin (BMS), cầu chì, dây dẫn cùng các thành phần điện khác vào hệ thống cực của pin. Toàn bộ quá trình hàn nối và liên kết này được thực hiện bằng các thiết bị chuyên dụng (như máy hàn tai cực tự động) nhằm đảm bảo độ chính xác tuyệt đối và độ an toàn cao, tránh làm tổn thương cấu trúc cell pin bên trong.

Bước 3: Kiểm tra kỹ thuật

PACK pin sau khi hoàn thành lắp ráp điện sẽ đi qua công đoạn kiểm tra kỹ thuật trung gian. Sử dụng hệ thống máy kiểm tra tổng hợp, bộ pin được kiểm tra chi tiết các thông số điện áp, dòng điện, điện trở nội, khả năng giao tiếp của BMS và các chức năng bảo vệ. Các bài kiểm tra này giúp quét toàn bộ mạch điện nhằm phát hiện sớm các sai sót, lỗi kết nối hoặc lỗi linh kiện điện tử trước khi tiến hành đóng vỏ bảo vệ, đảm bảo hệ thống hoạt động ổn định.

Bước 4: Lắp ráp cơ khí (Mechanical Assembly)

Tại công đoạn này, khối pin đã qua kiểm tra kỹ thuật được đặt và cố định chắc chắn vào vỏ bảo vệ chuyên dụng (thường làm bằng nhựa ABS chịu lực cao hoặc hợp kim nhôm), đồng thời lắp đặt các chi tiết cơ khí và hệ thống cách điện. Nhà máy sử dụng máy bắn keo vỏ ngoài tự động để đi keo silicone xung quanh các đường viền ghép nối. Kỹ thuật viên tiến hành kiểm tra độ chắc chắn, khả năng chống rung và độ kín của sản phẩm nhằm tăng độ bền, bảo vệ pin an toàn trong quá trình sử dụng thực tế.

Bước 5: Kiểm tra hoàn thiện

Sản phẩm sau khi lắp ráp cơ khí hoàn chỉnh phải trải qua các bài kiểm tra chất lượng nghiêm ngặt cuối cùng. Tại đây, bộ pin được kiểm tra tổng thể lần cuối về ngoại quan, độ hoàn thiện, khả năng vận hành và các tiêu chí an toàn. Mỗi sản phẩm đều phải đáp ứng đầy đủ các tiêu chuẩn chất lượng trước khi chuyển sang công đoạn đóng gói, bao gồm:

• Kiểm tra giữ áp suất: Sử dụng máy kiểm tra giữ áp suất chuyên dụng để đảm bảo độ kín khít hoàn hảo của vỏ pin, chống nước và bụi bẩn theo tiêu chuẩn IP bảo vệ.
• Kiểm tra chu kỳ (Sạc - Xả): Sử dụng hệ thống máy test chu kỳ chuyên dụng để sạc đầy và xả cạn bộ pin nhằm đánh giá dung lượng thực tế, hiệu suất chuyển đổi và sự ổn định nhiệt độ của PACK pin dưới tải thực tế.

Bước 6: Đóng gói sản phẩm

Những bộ pin vượt qua tất cả các bài kiểm tra chất lượng sẽ được dán nhãn thông số kỹ thuật, mã vạch truy xuất nguồn gốc, đóng gói theo tiêu chuẩn an toàn vận chuyển quốc tế và lưu kho thành phẩm, sẵn sàng bàn giao cho đối tác.

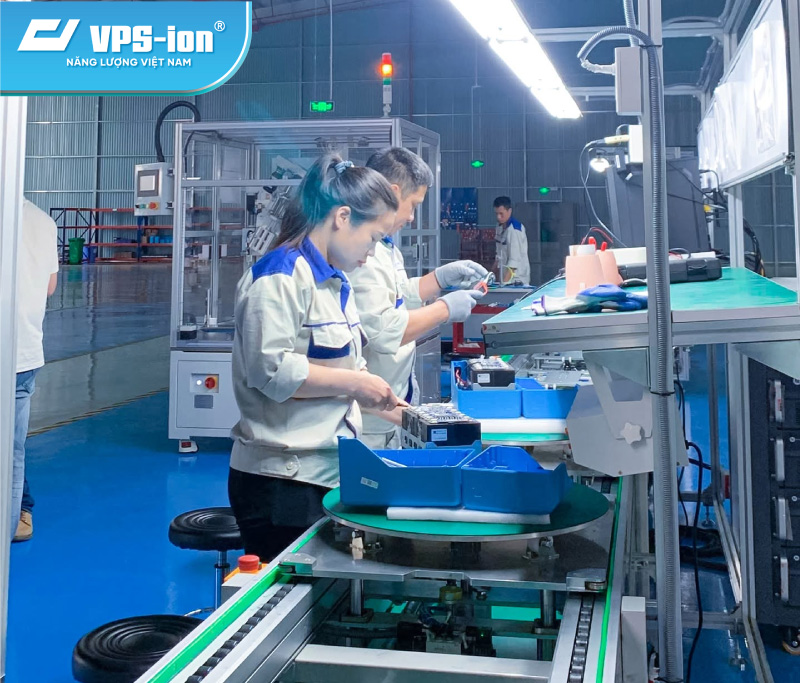

Quy trình lắp ráp pack pin tại nhà máy đạt chuẩn quốc tế

Lời kết

Lắp ráp PACK Pin là quá trình đòi hỏi sự kết hợp giữa kỹ thuật chính xác, tiêu chuẩn an toàn khắt khe và công nghệ quản lý thông minh. Một bộ PACK Pin chất lượng đóng vai trò cốt lõi trong việc giúp thiết bị vận hành bền bỉ, tối ưu hóa hiệu suất và đảm bảo an toàn tuyệt đối cho người sử dụng.

Tại PSG Năng Lượng Việt Nam, chúng tôi cam kết mang đến những giải pháp lưu trữ năng lượng đạt tiêu chuẩn quốc tế thông qua quy trình kiểm soát nghiêm ngặt. Với nền tảng công nghệ từ đối tác Phylion cùng cơ sở vật chất hiện đại, chúng tôi sẵn sàng đồng hành cùng khách hàng trong việc ứng dụng các giải pháp pin lithium tối ưu, hiệu quả và bền vững nhất cho mọi thiết bị.

Nếu bạn đang tìm kiếm đối tác tin cậy trong lĩnh vực sản xuất và cung cấp PACK Pin, hãy liên hệ với đội ngũ kỹ thuật của PSG Năng Lượng Việt Nam để được tư vấn các giải pháp thiết kế chuyên biệt, đáp ứng chính xác nhu cầu vận hành của bạn.
