Khi tìm hiểu hoặc mua pin xe điện, bạn có thể bắt gặp những cụm từ như "cell 18650", "cell 30110", "pin lithium 60V", "module pin" hay "battery pack". Nhiều người cho rằng đây chỉ là những cách gọi khác nhau của cùng một sản phẩm. Tuy nhiên, mỗi thuật ngữ lại đại diện cho một cấp độ cấu tạo khác nhau trong hệ thống pin lithium. Vì vậy, việc phân biệt cell pin, module pin và bộ pin lithium sẽ giúp bạn hiểu đúng cấu tạo, đánh giá chất lượng và lựa chọn sản phẩm phù hợp.

Trong bài viết này, PSG Năng Lượng Việt Nam sẽ giúp bạn hiểu rõ sự khác biệt giữa ba khái niệm này, đồng thời giải thích cách chúng kết hợp để tạo nên một bộ pin lithium hoàn chỉnh.

PHÂN BIỆT CELL PIN, MODULE PIN VÀ BỘ PIN LITHIUM LÀ GÌ?

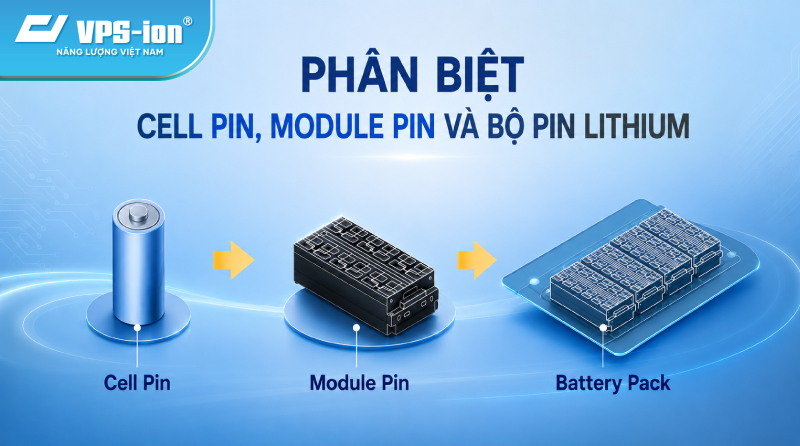

Để tạo nên một bộ pin lithium hoàn chỉnh, các nhà sản xuất không sử dụng một cell pin đơn lẻ mà kết hợp nhiều cấp độ cấu tạo khác nhau. Trong đó, cell pin là đơn vị lưu trữ năng lượng nhỏ nhất, nhiều cell được ghép thành module pin, và nhiều module tiếp tục được lắp ráp thành bộ pin lithium (battery pack) hoàn chỉnh. Mỗi cấp độ đều đảm nhận một vai trò riêng, góp phần quyết định hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống pin.

Cell pin

Cell pin là thành phần nhỏ nhất của một hệ thống pin lithium, nơi diễn ra các phản ứng điện hóa để lưu trữ và giải phóng năng lượng. Mỗi cell thường có điện áp khoảng 3,2–3,7V tùy theo công nghệ và vật liệu chế tạo.

Hiện nay, các cell pin chủ yếu sử dụng công nghệ Lithium-ion, trong đó phổ biến nhất là LFP (Lithium Iron Phosphate) và NMC (Nickel Manganese Cobalt). Mỗi công nghệ có những đặc điểm riêng về mật độ năng lượng, tuổi thọ, độ an toàn và khả năng sạc xả, phù hợp với từng mục đích sử dụng khác nhau.

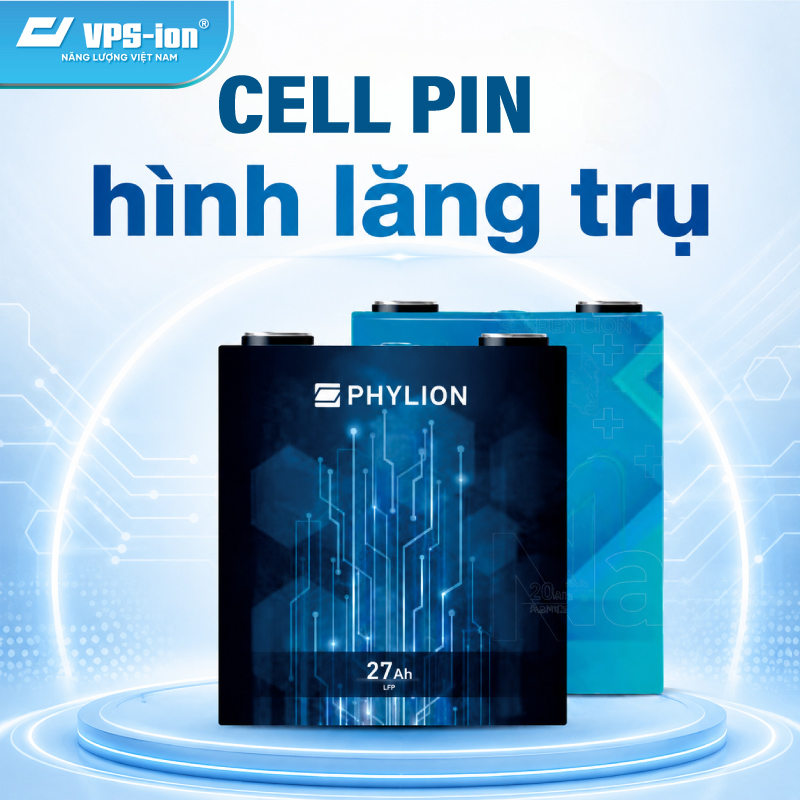

Bên cạnh công nghệ hóa học, cell pin còn được sản xuất với nhiều kiểu dáng như cell hình trụ (Cylindrical), cell hình lăng trụ (Prismatic) và cell hình túi (Pouch). Trong một hệ thống pin lithium, nhiều cell pin sẽ được sắp xếp và kết nối theo một cấu hình nhất định để tạo thành module pin, đáp ứng yêu cầu về điện áp và dung lượng của từng ứng dụng.

Module pin (Mô-đun pin)

Module pin (mô-đun pin)  là tập hợp nhiều cell pin được liên kết theo cấu hình nối tiếp, song song hoặc kết hợp cả hai để tạo ra mức điện áp và dung lượng phù hợp với yêu cầu thiết kế. Ngoài việc cố định các cell thành một khối chắc chắn, module pin còn giúp quá trình lắp ráp, kiểm tra, bảo trì và thay thế trở nên thuận tiện hơn. Tùy từng dòng xe điện hoặc hệ thống lưu trữ năng lượng, một bộ pin có thể bao gồm một hoặc nhiều module, với số lượng và cách bố trí khác nhau tùy theo yêu cầu về điện áp, dung lượng và công suất của từng ứng dụng.

Bộ pin lithium

Bộ pin lithium (Battery Pack) là sản phẩm hoàn chỉnh được lắp ráp từ một hoặc nhiều module pin, có nhiệm vụ lưu trữ và cung cấp năng lượng cho xe điện hoặc các hệ thống lưu trữ điện.

Tùy từng dòng xe điện hoặc hệ thống lưu trữ năng lượng, một bộ pin lithium có thể bao gồm một hoặc nhiều module pin, với số lượng và cách bố trí khác nhau nhằm đáp ứng yêu cầu về điện áp, dung lượng và công suất của từng ứng dụng.

Ngoài các module pin, bộ pin lithium còn tích hợp nhiều thành phần quan trọng như hệ thống quản lý pin (BMS), thanh dẫn điện, cảm biến nhiệt độ, cầu chì, dây kết nối và vỏ bảo vệ. Các thành phần này phối hợp với nhau để đảm bảo bộ pin hoạt động ổn định, an toàn và đạt hiệu suất tối ưu trong quá trình sử dụng.

BẢNG SO SÁNH PHÂN BIỆT CELL PIN, MODULE PIN VÀ BỘ PIN LITHIUM

Để giúp bạn dễ hình dung, bảng dưới đây sẽ tổng hợp những điểm khác biệt cơ bản giữa cell pin, module pin và bộ pin lithium về cấu tạo, chức năng cũng như phạm vi ứng dụng. Đây cũng là cách đơn giản nhất để phân biệt cell pin, module pin và bộ pin lithium mà không bị nhầm lẫn giữa các thuật ngữ thường gặp trong lĩnh vực pin lithium.

Có thể hình dung đơn giản, cell pin giống như từng viên gạch, module pin là một bức tường được xây từ nhiều viên gạch, còn bộ pin lithium là ngôi nhà hoàn chỉnh. Mỗi cấp độ đều có vai trò riêng và kết hợp với nhau để tạo nên một hệ thống pin lithium hoạt động ổn định, an toàn.

TỪ CELL PIN ĐẾN BỘ PIN LITHIUM: HỆ THỐNG PIN ĐƯỢC HÌNH THÀNH NHƯ THẾ NÀO?

Sau khi hiểu cách phân biệt cell pin, module pin và bộ pin lithium, câu hỏi tiếp theo mà nhiều người quan tâm là: Một bộ pin lithium được tạo thành như thế nào? Trên thực tế, để tạo ra một bộ pin lithium hoàn chỉnh, các nhà sản xuất phải trải qua nhiều công đoạn từ lựa chọn cell pin, lắp ráp module pin đến tích hợp các hệ thống quản lý và kiểm tra chất lượng trước khi đưa vào sử dụng.

Bước 1: Lựa chọn và kiểm tra cell pin

Quá trình bắt đầu với việc lựa chọn cell pin đạt tiêu chuẩn về điện áp, dung lượng, nội trở và các thông số kỹ thuật khác. Trước khi lắp ráp, các cell sẽ được kiểm tra và phân loại nhằm đảm bảo tính đồng đều, giúp bộ pin hoạt động ổn định và kéo dài tuổi thọ.

Bước 2: Lắp ráp thành module pin

Sau khi được kiểm tra, các cell pin sẽ được kết nối theo cấu hình nối tiếp, song song hoặc kết hợp cả hai để tạo thành module pin. Việc bố trí và liên kết các cell sẽ phụ thuộc vào yêu cầu về điện áp, dung lượng và công suất của từng ứng dụng.

Bước 3: Lắp ráp thành bộ pin lithium

Một hoặc nhiều module pin tiếp tục được lắp ráp thành bộ pin lithium hoàn chỉnh. Ở giai đoạn này, các module được kết nối với nhau theo thiết kế của từng dòng sản phẩm nhằm đáp ứng mức điện áp và dung lượng mong muốn.

Bước 4: Tích hợp hệ thống quản lý và bảo vệ

Sau khi hoàn thiện phần lắp ráp, bộ pin lithium sẽ được tích hợp các thành phần như hệ thống quản lý pin (BMS), thanh dẫn điện, cầu chì, cảm biến nhiệt độ, dây kết nối và vỏ bảo vệ. Những thành phần này giúp giám sát tình trạng hoạt động của pin, cân bằng điện áp giữa các cell, đồng thời tăng cường độ an toàn trong quá trình sạc và xả.

Bước 5: Kiểm tra chất lượng trước khi xuất xưởng

Trước khi đưa vào sử dụng, bộ pin lithium sẽ trải qua các bước kiểm tra về điện áp, dung lượng, khả năng sạc xả, độ kín, độ an toàn và hiệu suất hoạt động. Chỉ những bộ pin đáp ứng đầy đủ các tiêu chuẩn kỹ thuật mới được đưa vào lắp đặt hoặc phân phối đến khách hàng.

Kết Luận

Hiểu rõ phân biệt cell pin, module pin và bộ pin lithium là bước đầu giúp người dùng lựa chọn đúng giải pháp lưu trữ năng lượng cũng như đánh giá chất lượng của một bộ pin lithium. Mặc dù có mối liên hệ chặt chẽ với nhau, cell pin, module pin và bộ pin lithium lại đảm nhận những vai trò hoàn toàn khác nhau trong một hệ thống pin.

Hy vọng qua bài viết này, bạn đã có cái nhìn tổng quan về cấu tạo của hệ thống pin lithium và hiểu được cách các cell pin được kết nối thành module pin, sau đó lắp ráp thành bộ pin lithium hoàn chỉnh. Nếu bạn đang tìm kiếm giải pháp pin lithium chất lượng cao hoặc cần tư vấn về cấu hình pin phù hợp cho từng ứng dụng, PSG Năng Lượng Việt Nam luôn sẵn sàng đồng hành và hỗ trợ.
