Module pin là thành phần trung gian trong bộ pin lithium, được tạo thành từ nhiều cell pin kết nối với nhau theo cấu hình nhất định. Việc hiểu rõ module pin là gì sẽ giúp người dùng dễ dàng phân biệt giữa cell pin, module pin và pack pin, đồng thời lựa chọn giải pháp pin phù hợp cho xe điện và các hệ thống lưu trữ năng lượng.

MODULE PIN LÀ GÌ?

Module pin (mô-đun pin) là tập hợp nhiều cell pin lithium được liên kết theo cấu hình nối tiếp, song song hoặc kết hợp cả hai để tạo ra mức điện áp và dung lượng phù hợp với yêu cầu thiết kế. Đây là thành phần trung gian giữa cell pin và pack pin, giúp hình thành một khối pin hoàn chỉnh trước khi lắp ráp thành bộ pin lithium dùng cho xe điện hoặc các hệ thống lưu trữ năng lượng.

Ngoài nhiệm vụ liên kết và cố định các cell thành một khối chắc chắn, module pin còn góp phần tối ưu quá trình lắp ráp, kiểm tra chất lượng, quản lý nhiệt và bảo trì. Nhờ thiết kế theo dạng mô-đun, các nhà sản xuất có thể dễ dàng mở rộng dung lượng, nâng cấp công suất hoặc thay thế từng module khi cần mà không phải thay toàn bộ bộ pin.

Để đảm bảo hoạt động ổn định, module pin thường được thiết kế với khung cố định, thanh dẫn điện (busbar), vật liệu cách điện và các chi tiết hỗ trợ tản nhiệt. Ở một số hệ thống pin lithium, module còn được tích hợp cảm biến nhiệt hoặc mạch giám sát nhằm theo dõi trạng thái hoạt động của các cell. Dữ liệu thu thập sẽ được truyền về Hệ thống Quản lý Pin (BMS) để giám sát điện áp, nhiệt độ, cân bằng cell và đảm bảo bộ pin vận hành an toàn.

Tùy theo từng dòng xe điện hoặc hệ thống lưu trữ năng lượng, một bộ pin có thể bao gồm một hoặc nhiều module. Số lượng module cũng như dung lượng module pin sẽ được tính toán dựa trên điện áp (V), dung lượng (Ah), công suất và yêu cầu vận hành của từng ứng dụng.

CẤU TẠO CỦA MODULE PIN GỒM NHỮNG GÌ?

Một module pin lithium được cấu thành từ nhiều bộ phận phối hợp với nhau nhằm đảm bảo khả năng lưu trữ năng lượng, truyền dẫn dòng điện và vận hành ổn định. Tùy theo từng nhà sản xuất và mục đích sử dụng, cấu tạo module pin có thể khác nhau, nhưng nhìn chung sẽ bao gồm các thành phần sau:

Cell pin lithium

Cell pin là thành phần quan trọng nhất của module pin, có nhiệm vụ lưu trữ và cung cấp năng lượng điện. Một module thường bao gồm nhiều cell pin lithium được kết nối theo cấu hình nối tiếp hoặc song song để đạt điện áp và dung lượng theo yêu cầu. Hiện nay, các loại cell phổ biến gồm cell hình lăng trụ (Prismatic), hình trụ (Cylindrical) và dạng túi (Pouch), trong đó cell LFP hình lăng trụ được sử dụng rộng rãi trên các bộ pin xe điện nhờ độ an toàn và tuổi thọ cao.

Hệ thống quản lý pin (BMS)

Tùy theo thiết kế của từng hệ thống pin, BMS có thể được tích hợp trực tiếp trong module hoặc bố trí ở cấp pack pin. Nhiệm vụ của BMS là giám sát điện áp, dòng điện và nhiệt độ của các cell, đồng thời thực hiện cân bằng cell, bảo vệ quá sạc, quá xả, quá dòng và quá nhiệt nhằm đảm bảo bộ pin hoạt động an toàn, ổn định và kéo dài tuổi thọ.

Vỏ hoặc khung module

Vỏ hoặc khung module có nhiệm vụ cố định các cell pin thành một khối chắc chắn, đồng thời bảo vệ module khỏi va đập, bụi bẩn và các tác động từ môi trường bên ngoài. Tùy từng thiết kế, khung module có thể được chế tạo từ kim loại hoặc nhựa có độ bền cao nhằm tăng khả năng chịu lực và hỗ trợ tản nhiệt.

Busbar và đầu nối điện

Busbar (thanh dẫn điện) và các đầu nối điện có chức năng liên kết các cell pin trong module, tạo thành mạch điện hoàn chỉnh và truyền dòng điện đến các module hoặc thiết bị bên ngoài. Các bộ phận này thường được chế tạo từ đồng hoặc nhôm có độ dẫn điện cao nhằm giảm tổn hao năng lượng và đảm bảo khả năng truyền tải dòng điện ổn định.

Cảm biến và các linh kiện hỗ trợ

Ở nhiều module pin hiện đại, nhà sản xuất còn tích hợp thêm cảm biến nhiệt độ, điểm đo điện áp hoặc các vật liệu cách điện để theo dõi trạng thái hoạt động của các cell và tăng mức độ an toàn. Những dữ liệu này sẽ được gửi đến BMS để phát hiện sớm các bất thường và điều chỉnh chế độ hoạt động của bộ pin khi cần thiết.

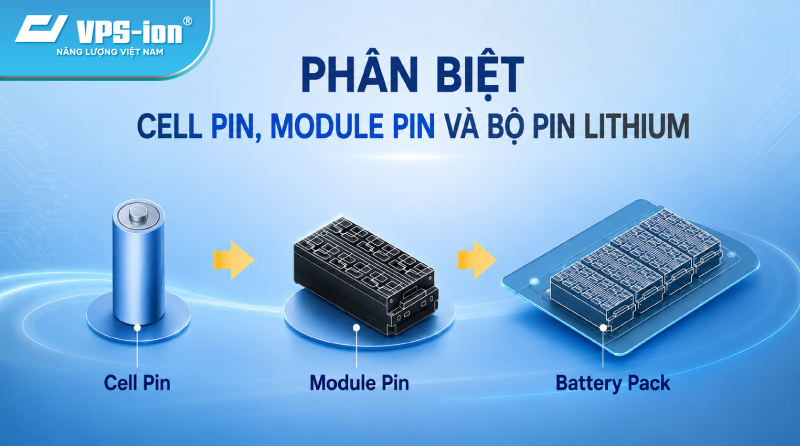

>>> Xem thêm: Phân Biệt Cell Pin, Module Pin Và Bộ Pin Lithium

VAI TRÒ VÀ ƯU ĐIỂM CỦA MODULE PIN

Sự ra đời của module pin đã khắc phục nhiều hạn chế của các cell pin đơn lẻ, đồng thời giúp quá trình sản xuất, lắp ráp và vận hành bộ pin lithium trở nên hiệu quả hơn. Thay vì kết nối trực tiếp hàng chục hoặc hàng trăm cell thành một bộ pin hoàn chỉnh, các nhà sản xuất sẽ ghép nhiều cell thành từng module tiêu chuẩn trước khi lắp ráp thành pack pin. Thiết kế này mang lại nhiều lợi ích về kỹ thuật cũng như hiệu quả sản xuất.

Nâng cao độ an toàn và bảo vệ cell pin

Các cell pin trong module được cố định bằng khung hoặc vỏ bảo vệ, giúp hạn chế rung động, va đập và các tác động từ môi trường bên ngoài. Đồng thời, module còn tăng khả năng cách điện giữa các cell, góp phần giảm nguy cơ chập mạch và nâng cao độ an toàn trong quá trình sử dụng.

Thuận tiện cho lắp ráp và sản xuất hàng loạt

Việc tiêu chuẩn hóa module pin giúp các nhà sản xuất dễ dàng tự động hóa dây chuyền lắp ráp, nâng cao năng suất và kiểm soát chất lượng đồng đều. Đây cũng là giải pháp được nhiều hãng sản xuất pin lithium và xe điện áp dụng để tối ưu chi phí sản xuất.

Dễ dàng mở rộng và tùy chỉnh bộ pin

Các module pin có thể được kết hợp linh hoạt để tạo thành nhiều cấu hình khác nhau, đáp ứng yêu cầu về điện áp, dung lượng và công suất của từng ứng dụng. Nhờ đó, nhà sản xuất có thể thiết kế bộ pin phù hợp cho xe máy điện, ô tô điện, hệ thống lưu trữ năng lượng (ESS) và nhiều thiết bị công nghiệp khác.

Thuận lợi cho việc kiểm tra và bảo trì

Thiết kế theo dạng mô-đun giúp việc kiểm tra, bảo dưỡng hoặc thay thế trở nên đơn giản hơn. Khi xảy ra sự cố, kỹ thuật viên có thể xác định và xử lý từng module riêng biệt thay vì phải tháo rời toàn bộ bộ pin, góp phần giảm thời gian sửa chữa và chi phí hậu mãi.

Tăng độ ổn định và tuổi thọ của bộ pin

Module pin tạo môi trường lắp đặt ổn định cho các cell, đồng thời hỗ trợ tích hợp các cảm biến và hệ thống giám sát nhằm theo dõi nhiệt độ, điện áp và trạng thái hoạt động. Điều này giúp bộ pin vận hành ổn định hơn, nâng cao hiệu suất và kéo dài tuổi thọ trong suốt quá trình sử dụng.

CÂU HỎI THƯỜNG GẶP VỀ MODULE PIN

1. Một module pin có bao nhiêu cell?

Không có quy định cố định về số lượng cell trong một module pin. Tùy theo thiết kế của nhà sản xuất và yêu cầu về điện áp, dung lượng, một module có thể bao gồm từ vài cell đến hàng chục cell được kết nối theo cấu hình nối tiếp hoặc song song.

2. Module pin có tích hợp BMS không?

Ở nhiều hệ thống pin lithium hiện đại, module pin được tích hợp BMS hoặc mạch giám sát để theo dõi điện áp, nhiệt độ và trạng thái hoạt động của các cell.

3. Dung lượng module pin xe điện được tính như thế nào?

Dung lượng module pin xe điện phụ thuộc vào dung lượng của từng cell pin và cách các cell được kết nối. Khi ghép nối tiếp, điện áp tăng nhưng dung lượng (Ah) không đổi; khi ghép song song, dung lượng tăng còn điện áp giữ nguyên. Năng lượng của module thường được biểu thị bằng Wh hoặc kWh và có thể tính theo công thức: Wh = V × Ah.

4. Module pin có thể thay thế riêng được không?

Có. Đối với các bộ pin được thiết kế theo dạng mô-đun, từng module có thể được kiểm tra và thay thế khi cần thiết. Tuy nhiên, việc thay thế cần được thực hiện đúng quy trình kỹ thuật để đảm bảo tính tương thích và an toàn cho toàn bộ hệ thống pin.

5. Module pin được sử dụng trong những thiết bị nào?

Module pin được ứng dụng rộng rãi trong xe máy điện, ô tô điện, xe nâng điện, hệ thống lưu trữ năng lượng (ESS), UPS và nhiều thiết bị công nghiệp khác nhờ khả năng mở rộng dung lượng, dễ lắp ráp và thuận tiện trong quá trình bảo trì.
