Cell pin là đơn vị lưu trữ và chuyển đổi năng lượng độc lập nhỏ nhất, cấu tạo nên một khối pin hoàn chỉnh. Chất lượng của từng cell pin ảnh hưởng trực tiếp đến dung lượng, hiệu suất, tuổi thọ và độ an toàn của pin lithium. Trong bài viết này, hãy cùng PSG Năng Lượng Việt Nam tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và ưu nhược điểm của từng loại cell pin trong pin lithium.

CELL PIN LÀ GÌ?

Cell pin là đơn vị lưu trữ và chuyển đổi năng lượng độc lập nhỏ nhất trong một bộ pin lithium. Mỗi cell pin có khả năng tạo ra điện năng với điện áp và dung lượng nhất định, nhưng không được sử dụng như một bộ pin hoàn chỉnh cho xe điện. Trên thực tế, một bộ pin lithium sẽ được cấu thành từ nhiều cell pin kết nối với nhau theo cấu hình phù hợp để tạo ra điện áp, dung lượng và công suất đáp ứng yêu cầu vận hành của từng thiết bị.

Có thể hiểu, cell pin chính là "hạt nhân" tạo ra điện năng cho cả bộ pin. Tùy theo mục đích sử dụng, các cell sẽ được sắp xếp thành từng nhóm (module pin) rồi kết hợp với hệ thống quản lý pin (BMS) để đảm bảo quá trình sạc, xả diễn ra ổn định, an toàn và tối ưu hiệu suất.

Hiện nay, cell pin sử dụng trên xe máy điện, xe đạp điện và nhiều thiết bị lưu trữ năng lượng chủ yếu thuộc các công nghệ như Lithium-ion, LFP (Lithium Iron Phosphate) hoặc NMC (Nickel Manganese Cobalt). Mỗi công nghệ đều có những đặc điểm riêng về mật độ năng lượng, tuổi thọ, khả năng sạc nhanh và mức độ an toàn, phù hợp với từng nhu cầu sử dụng khác nhau.

Nhờ được ghép từ nhiều cell pin chất lượng cao, pin lithium có thể đạt hiệu suất vận hành vượt trội, tuổi thọ dài, khả năng sạc nhanh và cung cấp nguồn điện ổn định cho nhiều ứng dụng trong thực tế.

CẤU TẠO CỦA CELL PIN

Mặc dù có kích thước nhỏ gọn, cell pin lại được cấu tạo từ nhiều thành phần quan trọng, phối hợp với nhau để lưu trữ và chuyển đổi năng lượng thành điện năng. Mỗi thành phần đều đảm nhận một chức năng riêng, góp phần quyết định hiệu suất, tuổi thọ và độ an toàn của pin lithium.

1. Cực dương

Cực dương là nơi chứa vật liệu hoạt tính và là nguồn cung cấp ion lithium trong quá trình sạc và xả. Đây là một trong những thành phần quan trọng nhất của cell pin, quyết định đến dung lượng, điện áp và đặc tính hoạt động của pin. Tùy theo từng công nghệ, cực dương có thể sử dụng các vật liệu như LFP (Lithium Iron Phosphate), NMC (Nickel Manganese Cobalt) hoặc một số hợp chất lithium khác.

2. Cực âm

Cực âm thường được làm từ than chì (Graphite) hoặc các vật liệu carbon có khả năng lưu trữ ion lithium. Trong quá trình sạc, các ion lithium sẽ di chuyển và được lưu trữ tại cực âm. Khi pin xả điện, các ion này sẽ quay trở lại cực dương để tạo ra dòng điện cung cấp cho thiết bị.

3. Chất điện phân

Chất điện phân là môi trường giúp các ion lithium di chuyển giữa cực dương và cực âm trong quá trình sạc và xả. Thành phần này không trực tiếp tạo ra điện năng nhưng đóng vai trò quan trọng trong việc duy trì khả năng dẫn ion, giúp cell pin hoạt động ổn định và đạt hiệu suất cao.

4. Màng ngăn

Màng ngăn là lớp vật liệu mỏng được đặt giữa cực dương và cực âm nhằm ngăn hai điện cực tiếp xúc trực tiếp với nhau, từ đó hạn chế nguy cơ đoản mạch. Đồng thời, màng ngăn vẫn cho phép các ion lithium đi qua để quá trình sạc và xả diễn ra bình thường.

5. Vỏ cell

Vỏ cell có nhiệm vụ bảo vệ toàn bộ các thành phần bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm và va đập. Tùy theo thiết kế, vỏ cell có thể được chế tạo bằng kim loại hoặc vật liệu composite, đảm bảo độ kín, khả năng tản nhiệt và độ bền trong quá trình sử dụng.

CÁC DẠNG CELL PIN PHỔ BIẾN HIỆN NAY

Để đáp ứng nhu cầu của nhiều thiết bị và phương tiện khác nhau, cell pin được thiết kế với nhiều kiểu dáng khác nhau. Mỗi định dạng đều có đặc điểm riêng về cấu tạo, khả năng lưu trữ năng lượng, hiệu suất hoạt động và phạm vi ứng dụng. Hiện nay, cell pin lithium được chia thành ba dạng phổ biến gồm: cell pin hình trụ, cell pin lăng trụ và cell pin hình túi.

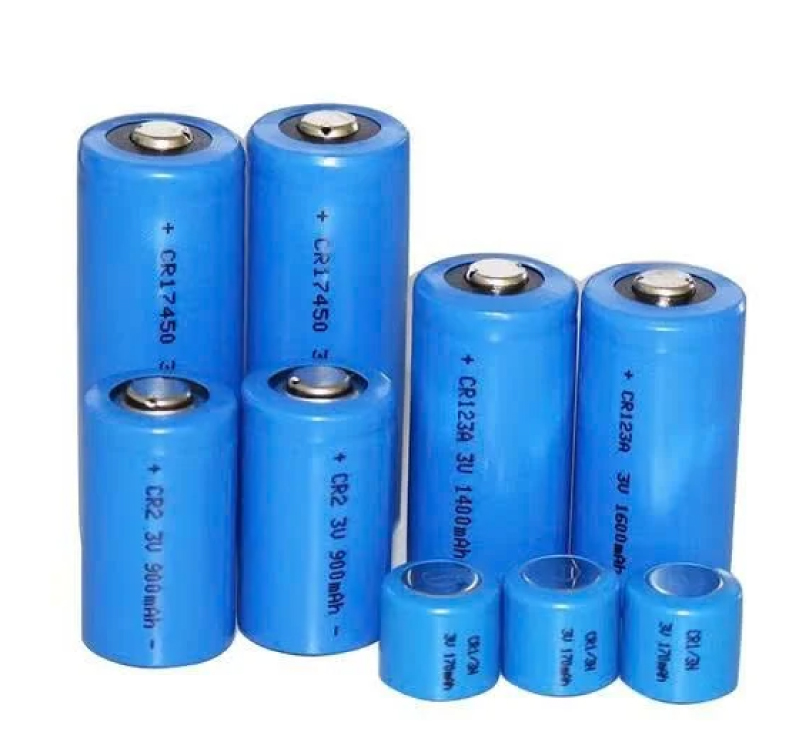

1. Cell pin hình trụ

Cell pin hình trụ có thiết kế dạng ống tròn, hai đầu là cực dương và cực âm. Đây là định dạng xuất hiện sớm và được sử dụng rộng rãi trong nhiều lĩnh vực nhờ quy trình sản xuất tiêu chuẩn, độ bền cao và khả năng hoạt động ổn định. Các kích thước phổ biến hiện nay gồm 18650, 21700 và 4680.

Loại cell pin này thường được ứng dụng trong máy tính xách tay, dụng cụ điện cầm tay, xe đạp điện,...

Ưu điểm

• Kết cấu chắc chắn, chịu áp suất và va đập tốt.
• Khả năng tản nhiệt tương đối hiệu quả nhờ khoảng cách giữa các cell khi lắp ráp.
• Công nghệ sản xuất phát triển, chất lượng đồng đều và độ tin cậy cao.
• Hình dạng trụ giúp phân bố áp suất bên trong đồng đều hơn, góp phần giảm nguy cơ biến dạng hoặc phồng cell trong quá trình sử dụng

Nhược điểm

• Hiệu quả tận dụng không gian chưa cao do hình dạng tròn tạo ra khoảng trống khi ghép thành bộ pin.
• Muốn đạt dung lượng lớn cần sử dụng nhiều cell, làm tăng số lượng mối nối và độ phức tạp trong quá trình lắp ráp.

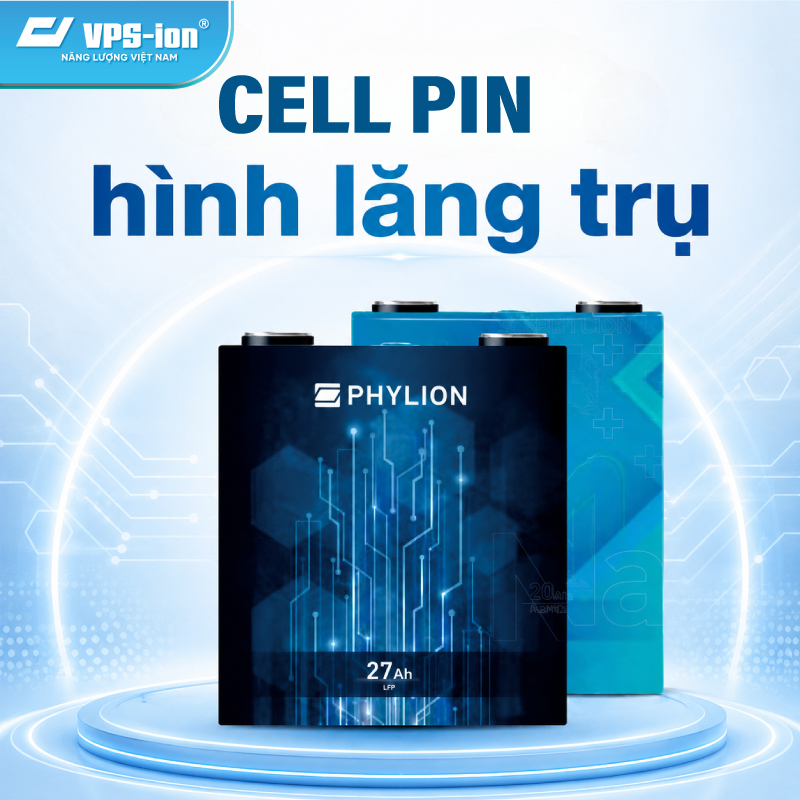

2. Cell pin lăng trụ

Cell pin lăng trụ có dạng khối hộp chữ nhật với vỏ kim loại cứng, giúp tận dụng không gian lắp đặt hiệu quả hơn so với cell hình trụ. Chính vì vậy, loại cell này thường được lựa chọn cho các bộ pin yêu cầu dung lượng lớn và thiết kế gọn gàng, chẳng hạn như xe máy điện, ô tô điện, xe golf hay hệ thống lưu trữ năng lượng.

Nhờ mỗi cell có dung lượng lớn, bộ pin không cần sử dụng quá nhiều cell như dạng hình trụ. Điều này giúp việc lắp ráp trở nên gọn gàng hơn, giảm số lượng mối nối và thuận lợi cho quá trình quản lý pin.

Ưu điểm

• Tận dụng không gian tốt, giúp tăng mật độ năng lượng của bộ pin hơn so với cell pin hình trụ.
• Dung lượng mỗi cell lớn, giúp giảm số lượng cell và mối nối trong bộ pin, đồng thời góp phần giảm trọng lượng tổng thể của hệ thống pin.
• Thiết kế gọn gàng, thuận lợi cho việc lắp ráp và quản lý hệ thống pin.
• Phù hợp với các ứng dụng yêu cầu công suất và dung lượng lớn.

Nhược điểm

• Chi phí sản xuất thường cao hơn so với cell hình trụ.
• Yêu cầu thiết kế hệ thống quản lý nhiệt và kết cấu bộ pin phù hợp để đảm bảo hiệu suất tối ưu.

Hiện nay, PSG Năng Lượng Việt Nam sử dụng cell pin lăng trụ nhằm tối ưu khả năng lưu trữ năng lượng, nâng cao hiệu suất vận hành và tăng độ ổn định cho bộ pin. Khi kết hợp cùng hệ thống quản lý pin (BMS), cấu trúc này giúp pin hoạt động an toàn, bền bỉ và đáp ứng tốt nhu cầu sử dụng trên xe máy điện, xe đạp điện cũng như nhiều phương tiện chạy điện khác.

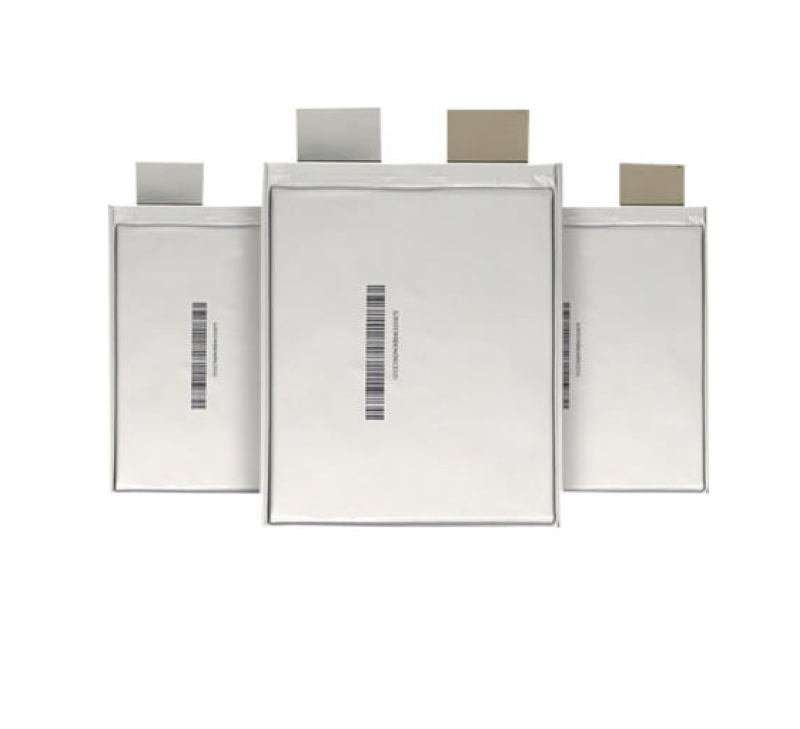

3. Cell pin hình túi

Cell pin hình túi được bao bọc bằng lớp màng nhôm nhiều lớp thay vì vỏ kim loại cứng. Nhờ thiết kế mỏng, nhẹ và linh hoạt, loại cell pin này có thể được sản xuất với nhiều kích thước khác nhau để phù hợp với từng thiết bị.

Cell pin hình túi thường được sử dụng trong điện thoại thông minh, máy tính bảng, flycam, thiết bị đeo thông minh và một số mẫu xe điện có yêu cầu tối ưu trọng lượng.

Ưu điểm

• Trọng lượng nhẹ nhờ sử dụng lớp màng nhôm nhiều lớp thay vì vỏ kim loại cứng.
• Thiết kế linh hoạt, dễ tùy chỉnh kích thước và hình dạng để phù hợp với nhiều thiết bị khác nhau.
• Mật độ năng lượng cao, giúp tối ưu thời gian sử dụng trong khi vẫn giữ kích thước nhỏ gọn.
• Tận dụng không gian lắp đặt hiệu quả, phù hợp với các thiết bị có yêu cầu về thiết kế mỏng và nhẹ.

Nhược điểm

• Độ cứng cơ học thấp hơn so với cell pin hình trụ và cell pin lăng trụ, nên khả năng chịu va đập không cao.
• Dễ bị biến dạng hoặc phồng nếu làm việc trong điều kiện nhiệt độ cao, va đập mạnh hoặc sử dụng không đúng cách.
• Cần có kết cấu bảo vệ và hệ thống quản lý pin (BMS) phù hợp để đảm bảo an toàn và kéo dài tuổi thọ.
• Ít được sử dụng trong các ứng dụng yêu cầu công suất lớn hoặc phải hoạt động liên tục trong điều kiện rung lắc, va chạm.

CELL PIN LĂNG TRỤ – LỰA CHỌN CỦA PSG NĂNG LƯỢNG VIỆT NAM CHO PIN LITHIUM

Sau khi tìm hiểu các dạng cell pin phổ biến, có thể thấy mỗi loại đều có những ưu điểm riêng và phù hợp với từng ứng dụng khác nhau. Đối với các dòng pin lithium dùng cho xe máy điện, xe đạp điện và hệ thống lưu trữ năng lượng, PSG Năng Lượng Việt Nam lựa chọn cell pin lăng trụ nhờ khả năng tận dụng không gian hiệu quả, dung lượng lớn và kết cấu chắc chắn. Việc sử dụng cell pin lăng trụ không chỉ giúp bộ pin có thiết kế gọn gàng mà còn góp phần nâng cao hiệu suất, độ ổn định và tuổi thọ trong quá trình vận hành.

Tận dụng không gian lắp đặt hiệu quả

Cell pin lăng trụ có thiết kế dạng khối hộp chữ nhật nên có thể xếp khít với nhau bên trong bộ pin, hạn chế khoảng trống so với cell pin hình trụ. Nhờ đó, không gian bên trong được tận dụng hiệu quả hơn, giúp bộ pin có thiết kế gọn gàng, đồng thời tăng khả năng lưu trữ năng lượng trong cùng một kích thước.

Dung lượng lớn, góp phần giảm trọng lượng bộ pin

So với nhiều loại cell pin khác, cell pin lăng trụ thường có dung lượng lớn hơn trên mỗi cell. Điều này giúp giảm số lượng cell cần ghép để đạt cùng mức điện áp và dung lượng mong muốn, đồng thời giảm số lượng mối nối giữa các cell. Nhờ đó, bộ pin có kết cấu đơn giản hơn và góp phần giảm trọng lượng tổng thể, đặc biệt phù hợp với các dòng xe điện và hệ thống lưu trữ năng lượng.

Kết cấu chắc chắn, vận hành ổn định

Cell pin lăng trụ sử dụng vỏ kim loại cứng, giúp bảo vệ các thành phần bên trong trước những tác động từ môi trường bên ngoài. Kết cấu này cũng giúp cell giữ được hình dạng ổn định trong quá trình sử dụng, phù hợp với các ứng dụng yêu cầu hoạt động liên tục hoặc thường xuyên chịu rung lắc như xe máy điện, xe đạp điện và các hệ thống lưu trữ năng lượng.

Đáp ứng đa dạng nhu cầu ứng dụng

Nhờ dung lượng lớn, khả năng tận dụng không gian hiệu quả và độ ổn định cao, cell pin lăng trụ được PSG Năng Lượng Việt Nam lựa chọn để phát triển các giải pháp pin lithium cho nhiều lĩnh vực khác nhau. Từ xe máy điện, xe đạp điện đến hệ thống lưu trữ năng lượng, việc sử dụng cell pin lăng trụ góp phần mang lại nguồn điện ổn định, đáp ứng tốt yêu cầu vận hành và sử dụng lâu dài.

Góp phần kéo dài tuổi thọ bộ pin

Bên cạnh dung lượng và khả năng tận dụng không gian hiệu quả, cell pin lăng trụ còn được đánh giá cao về độ ổn định trong quá trình vận hành. Khi sử dụng cell pin chất lượng, kết hợp với hệ thống quản lý pin (BMS) và quy trình lắp ráp phù hợp, bộ pin có thể duy trì hiệu suất ổn định qua nhiều chu kỳ sạc xả, từ đó góp phần kéo dài tuổi thọ và giảm chi phí thay thế trong quá trình sử dụng.

KẾT LUẬN

Cell pin là thành phần quan trọng quyết định hiệu suất, tuổi thọ và độ an toàn của pin lithium. Việc hiểu rõ cấu tạo, đặc điểm và các dạng cell pin sẽ giúp người dùng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng. Với các giải pháp pin lithium cho xe máy điện, xe đạp điện và hệ thống lưu trữ năng lượng, PSG Năng Lượng Việt Nam lựa chọn cell pin lăng trụ nhằm mang đến những bộ pin có hiệu suất ổn định, độ bền cao và đáp ứng tốt yêu cầu vận hành.
